一、产品概述：

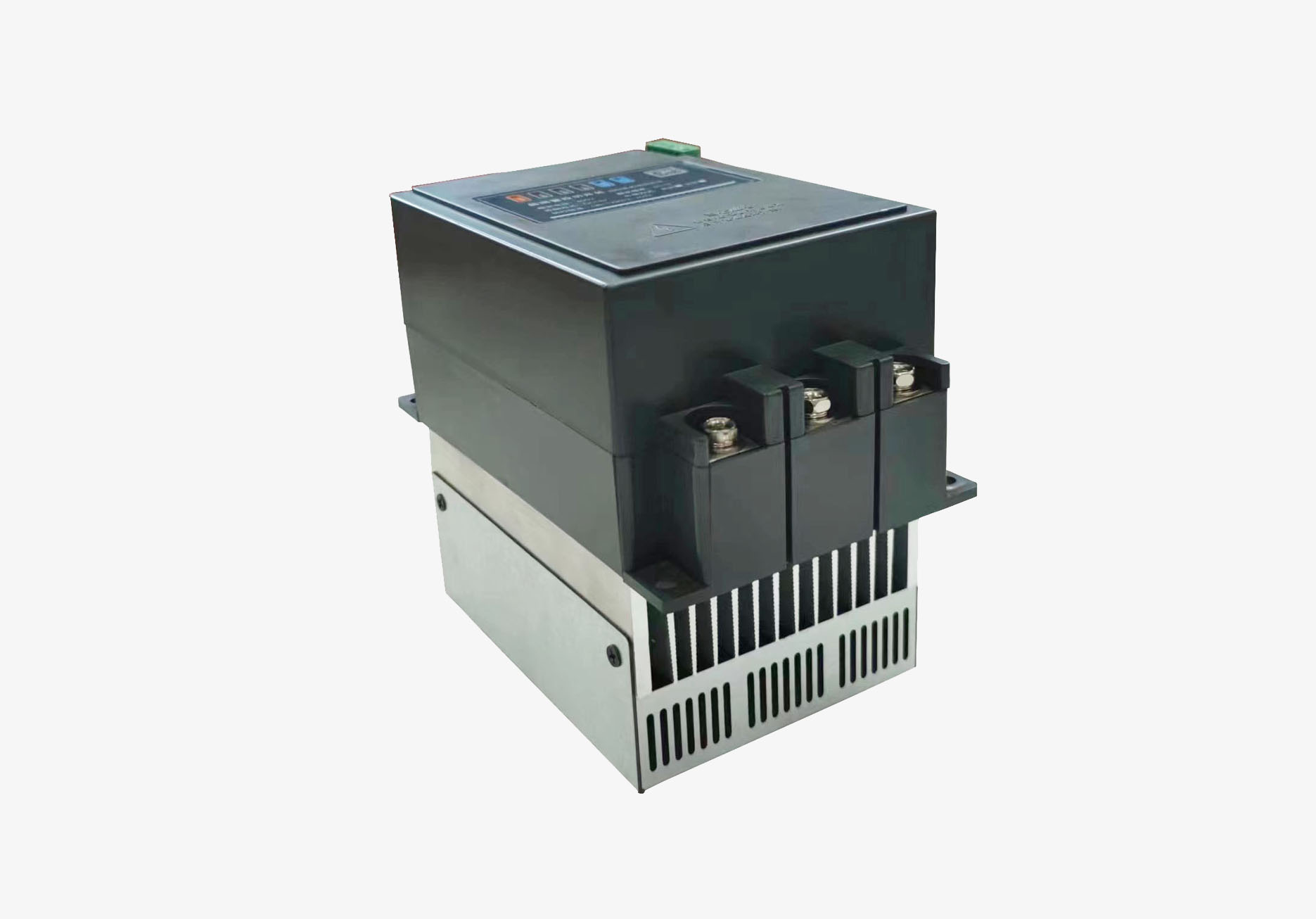

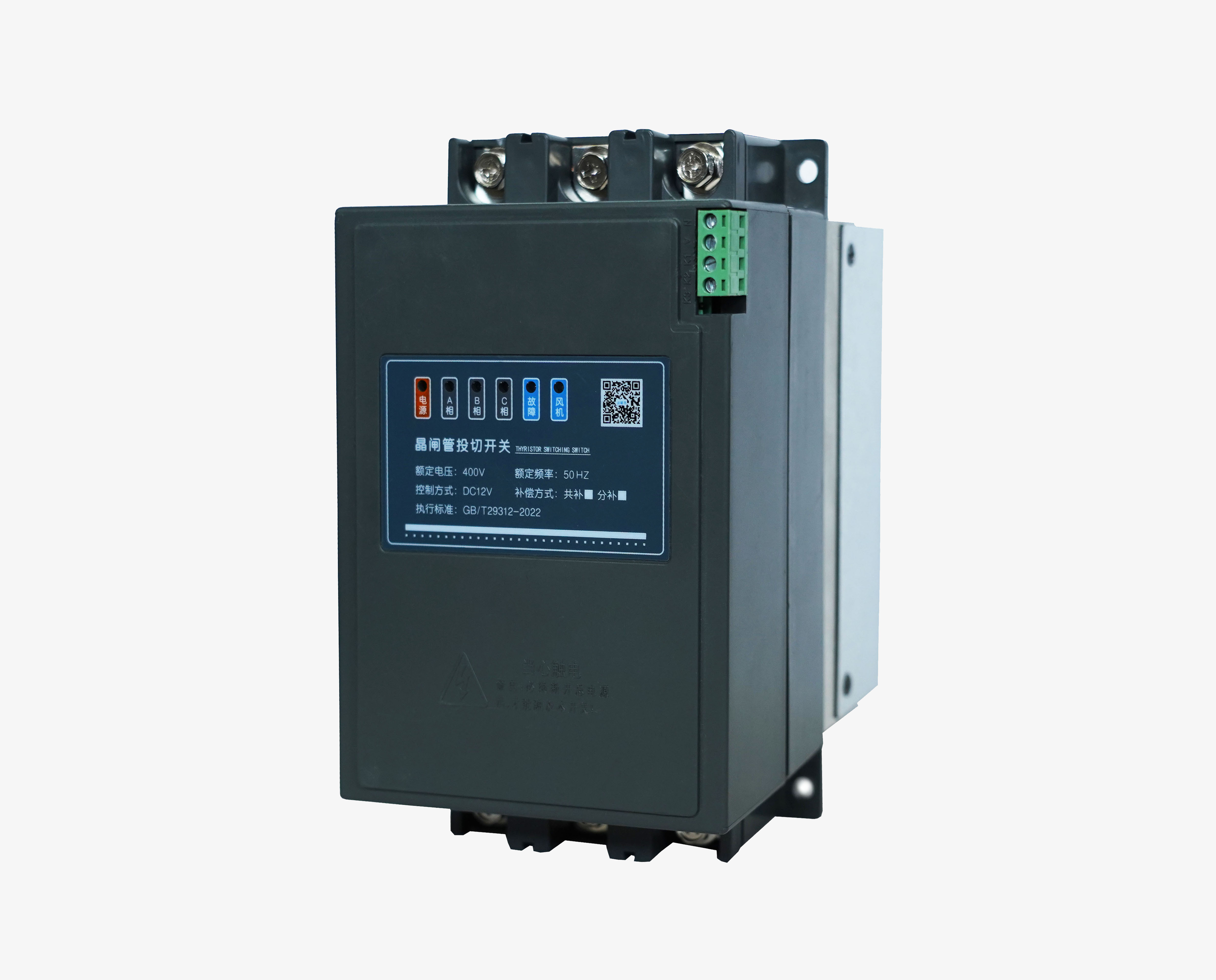

动态无触点投切开关是一种智能化的无机械触点的电子开关，由反并联晶闸管?？?，触发集成电路、大功率散热器、风机等电子器件组成。
配合无功补偿控制器可快速跟踪负载无功电流变化，实现动态无功补偿；减小电压波动，提高功率因数，从而达到节能降耗的目的。广泛应用于汽车制造车间、石油提炼设备、金属冶炼、煤炭化工、港口码头、大型商超及写字楼配电等行业领域。
二、产品特点及功能
环境条件
v 环境温度：-20～+50 ℃；
v 相对湿度：不超过85%；
v 大气压力：80kPa～110kPa；
v 周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌存在；
v 使用地点应具有防御雨、雪、风、沙、灰的设施。
性能特点
v 投切过程无操作过电压、无涌流、无电弧重燃现象；
v 具有投切指示功能；
v 具有过压、过流、过温、缺相和三相电压不平衡?；すδ?；
v 允许快速、频繁投切；
v 维护过程简单方便。
控制参数
v 额定电压：AC 380V；
v 控制信号：DC12±2V；
v 响应时间：<20ms;
v 可控硅耐压2000V。

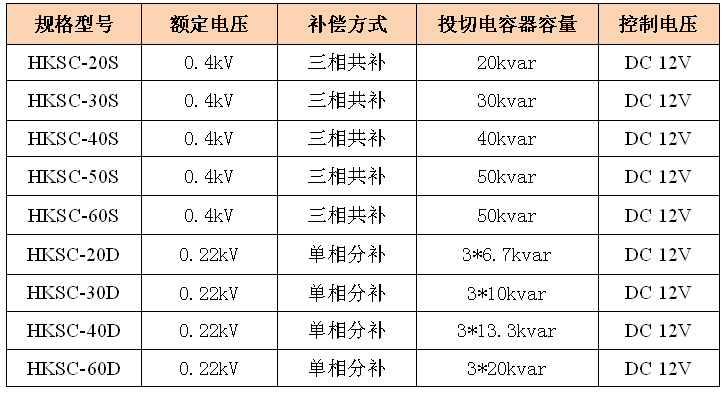

三、产品型号（注：90/180/240kvar电压等级0.66/0.80KV可定制）

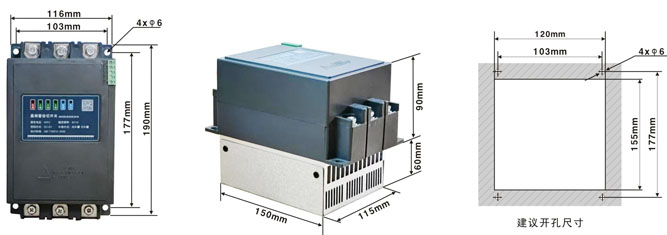

四、外形及安装尺寸示意图（单位：mm）：
五、接线端子定义：
共补型投切开关：控制器公共端COM接V，控制器输出K1接可控硅控制端K1，N接零线;
分补型投切开关：控制器公共端COM接V，控制器输出K1、K2，K3（A,B,C）分别接可控硅控制端K1、K2、K3(A、B、C)，N接零线；
