一、工作原理

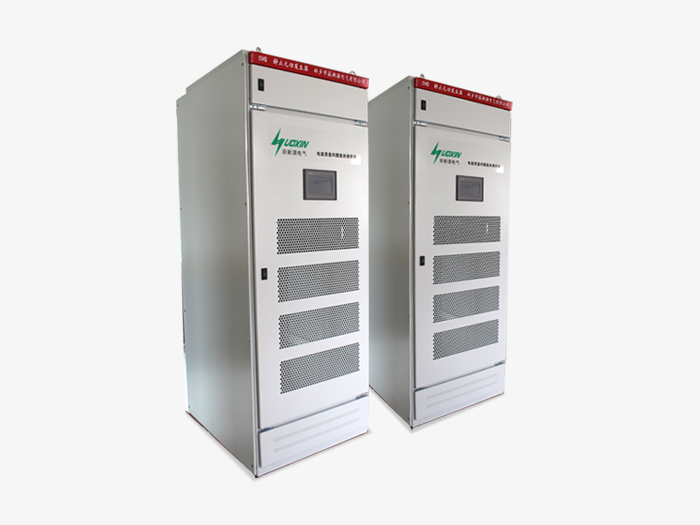

静止无功发生器（简称SVG）采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力无功补偿专用设备。
它由指令电流运算电路和补偿电流发生电路两个主要部分组成。通过外部互感器实时检测电网中无功含量，得到其指令电流，指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块来控制逆变器产生满足要求的无功电流，达到无功补偿的目的
技术参数
v 额定电压 AC 400V±10% 660V±10%
v 额定频率 50Hz±5%
v 接线方式 三相三线/三相四线制
v 安装方式 机架式 壁挂式
v 额定容量 50kVa～800kVar
v 进线方式 侧进线 下进线
v 全响应时间 ≤10ms
v 瞬时响应时间 ≤100us
v 动态电流 1.2倍滤波器额定容量输出，1min
v 功率因数设定补偿 具备
v 感性或容性补偿 可选
保护功能
v 过载?；?/span> 自动限流在100%额定输出
v 其他保护 过压?；ぁ⑶费贡；?、过温?；?/span>
v 运行方式 单机或并联运行 可以
v 显示与操作 显示界面 7英寸触摸屏
v 显示状态 电流、电压、功率、谐波畸变率等
v 操作模式 多种操作模式选择，远程或本地
v 通讯功能 RS485接口 WIFI
v 相序自适应 具备
v 防护等级 IP20（可定制）
v 环境条件
v 运行环境温度 -10℃~40℃
v 储存/运输温度 -40℃~60℃
v 相对湿度 20~95%，无凝露
v 海拔高度 2000m以下
